Разборный пластинчатый теплообменник

Разборный пластинчатый теплообменник состоит из пакета рабочих пластин, уплотнений, передней неподвижной плиты, верхней и нижней направляющих, задней подвижной плиты, задней стойки (штатива), комплекта стяжных болтов и гаек, патрубков для подключения входа и выхода рабочих сред. Верхняя и нижняя направляющие крепятся на передней неподвижной плите и штативе. На направляющие навешиваются пластины и задняя плита. С помощью комплекта болтов и гаек стягиваются передняя и задняя плиты, которые стягивают между собой набор рабочих пластин.

Разборный пластинчатый теплообменник

1 – передняя неподвижная плита
2 – верхняя направляющая
3 – задняя подвижная плита
4 – задняя стойка (штатив)
5 – рабочая пластина
6 – уплотнения
7 – нижняя направляющая
8 – патрубки
9 – ролики для перемещения пластин вдоль направляющих
10 – шильд с названием и техническими данными

У однозаходного пластинчатого теплообменника все входы и выходы находятся на передней плите. Чтобы закрепить пластинчатый теплообменник к полу или фундаменту предусмотрены лапки с отверстиями под крепление на неподвижной плите и штативе.

Теплообменные пластины имеют четыре проходных отверстия, которые образуют две изолированные одна от другой системы каналов. Для уплотнения пластин и каналов имеются резиновые прокладки. Прокладка 6 уложена в паз по контуру пластины и охватывает два отверстия на пластине, через которые происходят приток и вывод теплоносителя в канал между смежными пластинами, а также герметизирует два других отверстия на пластине. Уплотнительные прокладки крепятся на пластине таким образом, что после сборки и сжатия пластины в аппарате образуют две системы герметичных межпластинных каналов, по которым протекают жидкости, участвующие в теплообмене.

Разборные пластинчатые теплообменники изготовляют в пяти исполнениях, в том числе на консольной раме, на двухопорной раме, на трехопорной раме.

Уплотнения

Резиновые уплотнения полностью изолируют контуры разборного пластинчатого теплообменника, что исключает возможность перетечек. Таким образом образуется две системы герметичных каналов. Уплотнение представляет собой цельную резиновую прокладку, которая устанавливается в специальной уплотнительной канавке в пластине и сажается на эпоксидный клей или фиксируется клипсами, что позволяет выдерживать высокие давления. Схема установки уплотнений с фиксирующими замками обеспечивает их быструю и легкую замену. Однако прокладки с фиксирующими клипсами не рекомендуется применять в случаях, когда требуется частое вскрытие теплообменника и когда в качестве одной из сред используются окисляющие растворы.

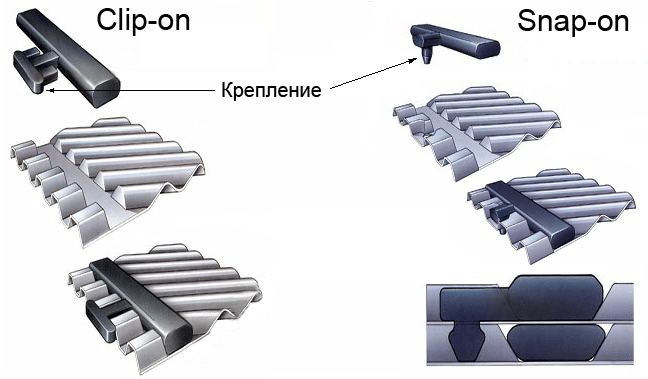

Крепление уплотнений на клипсах:

  • Клипсы располагаются отдельно от основной части уплотнения
  • Несмотря на повреждение одной из клипс, уплотнение не смещается и остается на месте
  • В большинстве случаев используется крепление Clip-on

Уплотнения разборного пластинчатого теплообменника

Диапазон рабочих характеристик

Диапазон мощностей разборных пластинчатых теплообменников простирается от нескольких сотен киловатт до десятков мегаватт. Максимальные значения мощности ограничены лишь максимально возможными размерами самого теплообменника и количеством пластин. Такие аппараты используют в различных отраслях промышленности, где требуется снимать большую тепловую нагрузку.

Границы применения разборных пластинчатых теплообменников определяются материалом уплотнений между пластинами, которые изготавливаются из различных видов резин и каучуков.

Диапазон температур рабочих сред: от -50 до 200 С. Диапазон давлений рабочих сред: до 2,5 МПа (в зависимости от производителя и модели аппарата)

Преимущества разборных пластинчатых теплообменников

  • Относительно небольшие габаритные размеры
  • Простота сервисного обслуживания. Разборная конструкция позволяет легко очищать пластины и каналы теплообменника
  • Возможность изменения мощности теплообменника путем изменения количества и типа пластин
  • Ремонтопригодность. В случае появления протечек можно произвести замену пластин и уплотнений.

Недостатки разборных пластинчатых теплообменников

Разборный пластинчатый теплообменник имеет межпластинчатые уплотнения, применение которых накладывает некоторые ограничения на применение данных аппаратов:

  • Ограничение температур и давлений рабочих сред
  • Невозможность применения некоторых рабочих сред, активных относительно материалов уплотнений
  • Серийно выпускаемые разборные пластинчатые теплообменники могут работать с загрязненными рабочими средами при размере твердых включений не более 4 мм.
